Oplossingen voor ruimteautomatisering

Contact nu

Slimmere en gezondere ruimtes

De innovatieve oplossingen voor ruimteautomatisering van Johnson Controls zijn gebaseerd op KNX, het internationale standaardprotocol voor huis- en gebouwautomatisering, en helpen u een gezond binnenklimaat en gezond comfort te bieden aan de gebruikers van uw slimme gebouw.

Ons portfolio omvat een breed scala aan producten die het welzijn en comfort van gebruikers, medewerkers en bewoners verbeteren. Dit beschermt tegelijkertijd uw investeringen en het milieu.

Met de geïntegreerde technologieën en oplossingen van Johnson Controls kunt u uw gebouwbeheersystemen verbinden en een breed scala aan KNX-apparaten voor kantoren en andere ruimtes bewaken, analyseren en besturen, waardoor de efficiëntie en productiviteit van uw gebouw toenemen.

Bediening

Knoppen

  • Drukknop met RGB LED-display
  • Aan/uit, dimmen, rolluiken en jaloezieën bedienen, scenario's, sequenties selecteren en besturen, enz.
  • Capacitieve knoppen met 2, 4, 8, 10 drukknoppen
  • Kant-en-klare folievellen beschikbaar (afhankelijk van het model)
  • KNX communicatie-interface
  • Ondersteuning logische functie Virtuele kaarthouder
  • Uitbreidbaar met externe NTC-temperatuursensor (GRTE)
GRxC-GRExF by Johnson Controls

Regelaars met thermostaat / hygrostaat of sensoren

  • Regelaars met thermostaat/hygrostaat
  • Bedieningselementen met sensoren voor temperatuur, vochtigheid, CO2
  • Aan/uit, dimmen, rolluiken en jaloezieën bedienen, scenario's, sequenties selecteren en besturen, enz.
  • RGB LED-balk op het voorpaneel om statussen/parameters weer te geven
  • Ondersteuning logische functie Virtuele kaarthouder
  • Uitbreidbaar met externe NTC-temperatuursensor (GRTE)
Productconsole met aanraakscherm van Johnson Controls

Touch-bedieningspaneel

  • 3,5" kleurendisplay
  • Voor het regelen van verlichting, gedimd licht, RGB-licht en rolluiken
  • Status, waarden en timer instelbaar
  • Vierkante of ronde behuizing
  • Met geïntegreerde temperatuursensor/-regelaar
  • Volledig programmeerbaar met de KNX® Engineering Tool ETS™

Aanwezigheid detectoren

Aanwezigheidsdetectieproduct van KNX

Multisensor

  • Lichtregeling met de logica van het circadiane ritme (daglichtritme)
  • Lichtconcept HCL (Human Centric Lighting)
  • Vochtigheidssensor voor het meten van de relatieve luchtvochtigheid
  • Met een geluidssensor kan zelfs in ruimtes worden gedetecteerd die niet volledig zichtbaar zijn via de infraroodsensor
  • Uitbreidingsmodule GRSM maakt de registratie van extra meetvariabelen mogelijk
  • PIR-aanwezigheidsmelder gebruikt een PIR-sensor om beweging en omgevingshelderheid te detecteren

Bekrachtigers

Ingangs-outputdimmer van Johnsole Controls

Actuatoren dimmen

  • Dimmen van verschillende soorten lampen (LED, halogeen, met voorschakelapparaat)
  • Fase-randdimmer / Geavanceerde dimmer
  • Geen extra bedrijfsspanning nodig
GRBO-K galerij door Johnson Controls

Bekrachtigers met binaire uitgangen

  • 230 V AC/16 A, voor het regelen van belastingen, zoals rolluiken of jaloezieën
  • 4 of 8 binaire uitgangen
  • Anders configureerbaar voor het regelen van verlichting of algemene belastingen, jaloezieën/rolluiken
  • 8 logische blokken beschikbaar
Actuatoren met relaisuitgangen door Johnson Controls

Bekrachtigers met relaisuitgangen

  • 230 V AC/16 A, voor het regelen van belastingen, zoals rolluiken of jaloezieën
  • 4, 8, 16 of 24 relaisuitgangen
  • Knoppen kunnen worden gebruikt voor het verschuiven van lasten of het bedienen van rolluiken
  • Leds geven de status van de uitgangen aan.
  • Besturing van verlichting, kleppen (PWM), rolluiken/jaloezieën, mengkleppen, fancoil-units en andere belastingen
  • Logica-vergrendeling (afhankelijk van het model)
GRIO16CH KNX-scherm bij Johnson Controls

Bekrachtigers met binaire ingangen / relaisuitgangen

  • Multifunctionele actuatoren met relaisuitgangen met 230 V AC/16 A voor lastregeling
  • 4, 8, 12 of 16 potentiaalvrije binaire ingangen
  • Configureerbare relaisuitgangen voor de aansturing van verlichting, kleppen (PWM), rolluiken/jaloezieën, mengkleppen, 2-pijps ventilatorconvectoren en andere belastingen
  • Aansluiting van NTC-temperatuursensoren
  • Ondersteunt logische functie Virtuele kaarthouder (afhankelijk van het model)

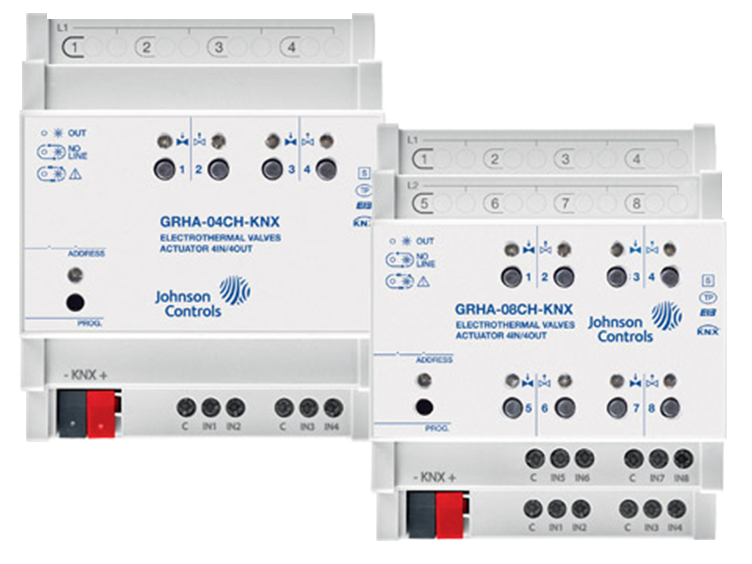

Verwarmingsmodules op Johnson Controls

Aandrijvingen voor klepaandrijvingen

  • Voor de regeling van elektrothermale klepaandrijvingen met 8 (4) triac-uitgangen 24 tot 230 V AC
  • 8 (4) extra ingangen voor spanningsloze contacten
  • Uitgangen configureerbaar als:
    8 (4) kanalen voor besturing van klepaandrijving (ON/OFF of PWM)
    4 (2) kanalen voor besturing van 3-wegse kleppen
  • Spanningsvrije knoppen of schakelaars kunnen worden aangesloten voor aan/uit-commando's, dimmen, sluiter- of blindscenario's, sequenties, enz.

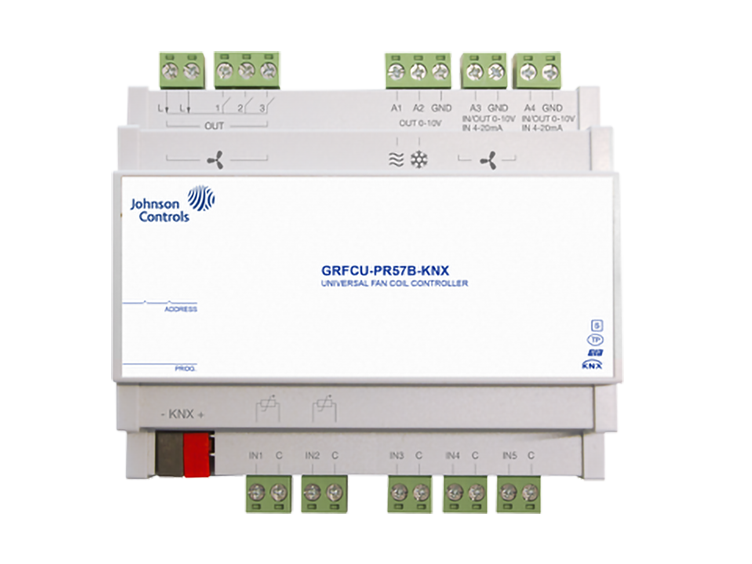

GRFCU PR57B KNX by Johnson Controls

Bekrachtigers voor ventilator-convectorunit

  • Besturing van ventilatorconvectorunits, vloerverwarming of doorlopende klepaandrijvingen
  • Vier 0 tot 10 V-uitgangen, drie 16A-relaisuitgangen en 5 binaire ingangen
  • Ook verlichting en andere belastingen kunnen worden geregeld
  • Signalen van externe sensoren kunnen worden gelezen
  • Aansluiting van knoppen, venstercontacten en andere alarmapparaten
  • De interne logica van de aandrijving kan een convector met 2/4 ventilatoren besturen met een intern 2-traps PI-algoritme
  • 10 logische modules programmeerbaar met de KNX® Engineering Tool ETS™
  • Ondersteunt logische functie Virtuele kaarthouder

Raakvlakken

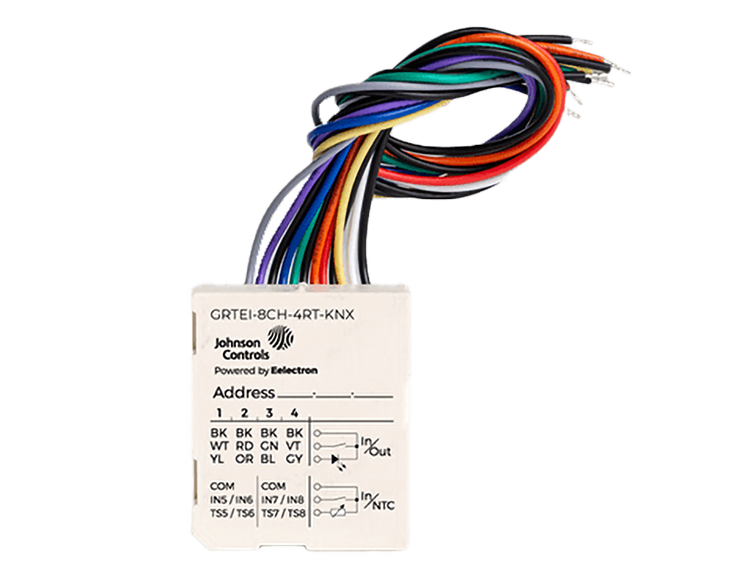

GRTEI8CH4RT KNX door Johnson Controls

Analoge/digitale interface

  • 4 digitale ingangen voor potentiaalvrije contacten
  • 4 ingangen, configureerbaar als potentiaalvrije digitale of analoge ingangen voor temperatuurmeting 4 uitgangen voor de aansturing van laagspannings-LED's
  • Functies: dimmen, rolluiken/jaloezieën bewegen, scenario's en besturingssequenties uitvoeren, enz.
  • 5 logische modules programmeerbaar met de KNX® Engineering Tool ETS™
  • Ondersteunt logische functie Virtuele kaarthouder

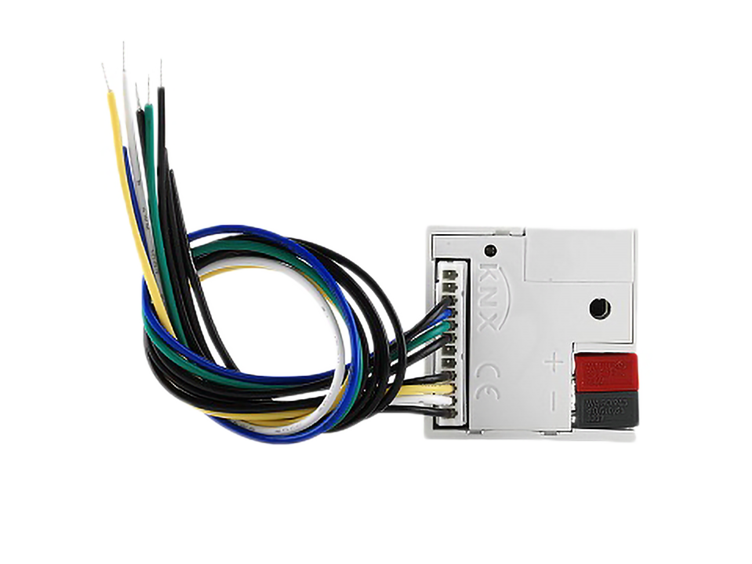

GRIO 2CH SI KNX afbeelding door Johnson Controls

Drukknopinterface

  • 2 of 4 ingangskanalen en 2 of 4 uitgangskanalen met laagspanning
  • Uiterst compact, ook geschikt voor inbouw standaard stopcontacten
  • Aansluiting van sensoren, knoppen enz. op de digitale ingangen
  • Uitgangen kunnen worden gebruikt om LED's te bedienen
  • 8 logische modules programmeerbaar met de KNX® Engineering Tool ETS™
  • KNX communicatie-interface (KNX TP)

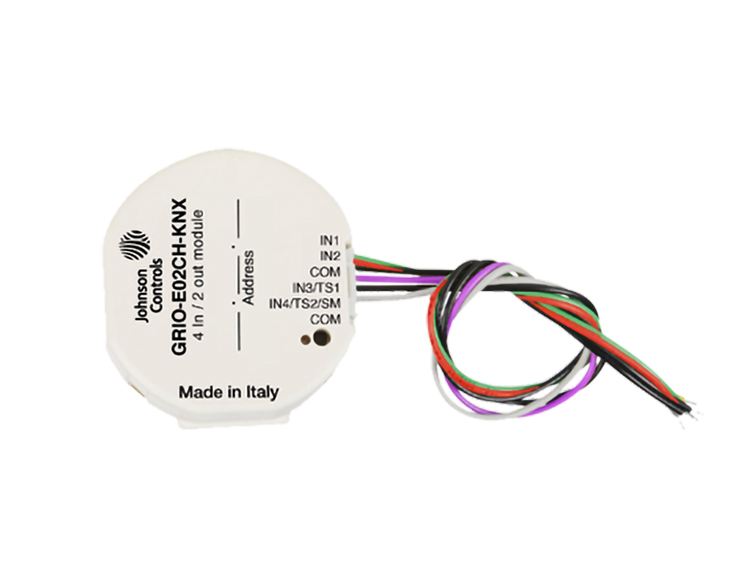

GRIO E02CH KNX door Johnson Controls

Universal interfacemodule

  • Configureerbaar voor KNX Data Secure-protocol
  • 2 binaire ingangen, 2 analoge/binaire ingangen, 2 relaisuitgangen (bistabiel)
  • Aansluiting van (slimme) sensoren, conventionele knoppen, NTC-temperatuursensoren, enz.
  • Besturing van 2/4 ventilatorconvector mogelijk
  • 12 logische modules programmeerbaar met de KNX® Engineering Tool ETS™
  • Ondersteunt logische functie Virtuele kaarthouder

Systeemapparaten

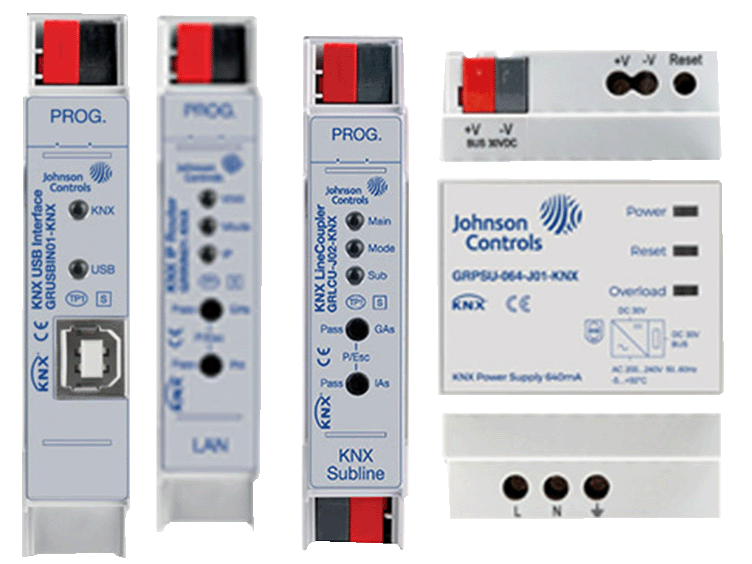

Schakelaars van KNX en Johnson

Systeemapparaten

  • KNX IP-brug GRIPPSBR voorziet de KNX-bus van voeding; IP-interface voor snelle en efficiënte KNX-installaties
  • Het IP-adres verkrijgen via een DHCP-server of via handmatige configuratie (ETS)
  • Het apparaat werkt volgens de KNXnet/IP-specificatie met de kern-, apparaatbeheer-, tunneling- en routeringsonderdelen
  • De KNX IP-router GRRIN01-KNX heeft een filtertabel (8 KB) en kan tot 150 telegrammen bufferen
  • De voeding verloopt via de KNX-bus
  • Spannings- en stroomregeling
  • Kortsluitvast
  • Kan DC 30 V voeden via een extra paar klemmen
  • Herstel de fabrieksinstellingen van het apparaat door de knop ingedrukt te houden
  • Reset gedurende 20 seconden ingedrukt

Connectiviteit

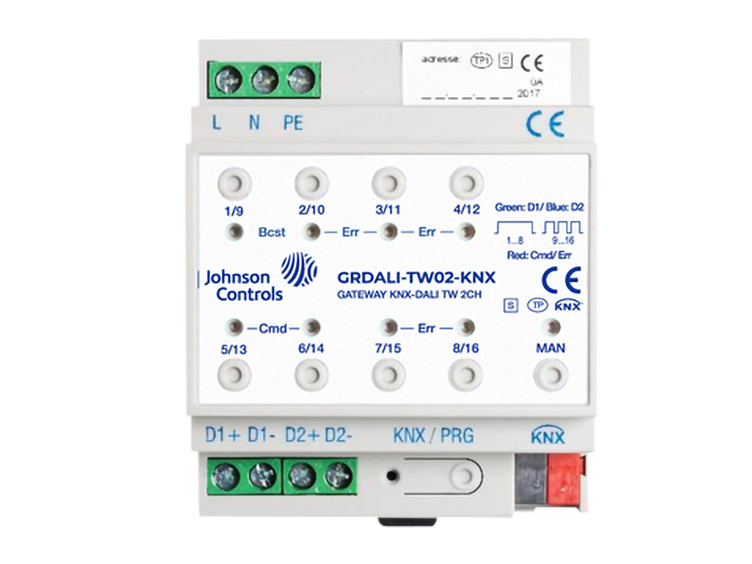

GRDALI TW02 KNX by Johnson Controls

DALI-gateway

  • Bediening met één master en meerdere masters
  • Adressering van 1x of 2x 16 DALI-groepen of 1x of 2x 64 individuele ECG's
  • Flexibel DALI-inbedrijfstellingsconcept in ETS5
  • Verschillende bedrijfsmodi (normaal bedrijf, continu bedrijf, nachtwerking, paniekbedrijf, trappenhuisbedrijf)
  • Urenteller voor elke groep/elektronisch voorschakelapparaat met alarm voor het einde van de levensduur
  • Individuele foutdetectie, complexe foutevaluatie met foutgetal- en fouten percentage berekening, foutdrempelbewaking met individueel instelbare drempelwaarden
  • Kleurlichtregeling (kleur, temperatuur, etc.) ook via timerprogramma's
  • Scènemodule voor scèneprogrammering, ook dimbaar
  • Energiebesparende functie
  • Snelle vervangingsfunctie voor eenvoudige vervanging van een defect ECG
  • Handmatige bediening van groeps- en uitzendtelegrammen via bedieningsknoppen op het apparaat
  • Signalering van storingstoestanden en -status via LED's op het apparaat

Toebehoren

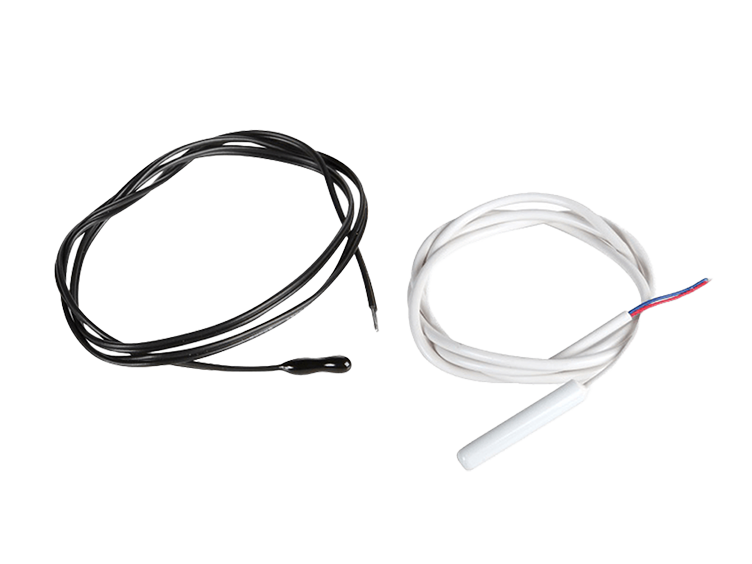

GRTE SEN en SEN-2 door Johnson Controls

Temperatuursensor

  • NTC-temperatuursensor
  • Compatibel met verschillende ruimte automatisering producten: GRTS, GRES-CS, GRESCD, GRHC en GRMC, GRET, GRPD, GRHA, GRFCU, GRIO
  • Meetbereik: -20 tot +100 °C of -50 tot +60 °C
GRETIS voorbeeldafbeelding van Johnson Controls

Folie vellen

  • Voor aangepaste GRES-CS- en GRET-regelaars
  • Uitgebreide keuze aan symbolen
  • Tijdsbesparing en kwaliteitsvoordeel door kant-en-klare symboolvellen

Virtuele kaarthouder

  • Hiermee kunnen andere KNX-apparaten de functie van sleutelkaarthouder overnemen
  • Automatische aanwezigheidsdetectie mogelijk met de juiste configuratie (magneetsensor, aanwezigheidsdetector); Afhankelijk hiervan is bediening van verlichting en kamerairconditioning mogelijk
